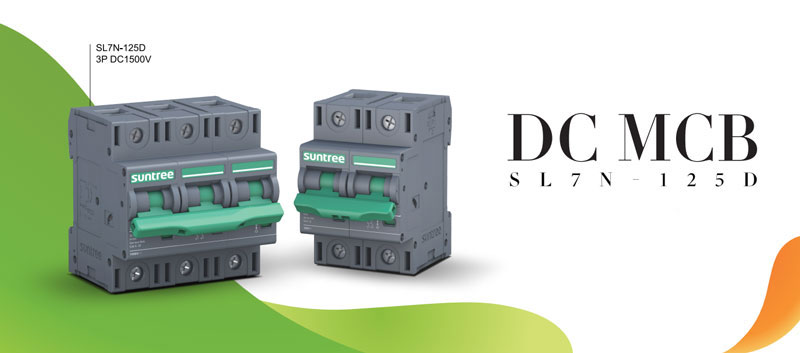

SL7N-125D ylikuormitusviivesuojalla, oikosulkusuojauksella, oikosulkusuojauksella, ylikuormitussuojalla 1500 VDC:stä.
Sovellus
Käytetään laajasti DC-paneelissa, DC-jakelukaapissa, DC-yhdistimen laatikossa, energian varastoinnissa, aurinkosähkössä, tuulivoimalan jakelurasiajärjestelmässä, viestintäjakelukotelon suojajärjestelmässä, ja sitä voidaan käyttää myös harvoin linjojen kytkemiseen pois päältä normaaleissa olosuhteissa.
Malli ja merkitys
| S | L7N | 125 | D |
| Yrityskoodi | Suunnittelunumero | Kotelon nimellisvirta | Korkea jännite |
Etu
 |
 |
| Moniportti katkaisija | Tuuletusaukon suunnittelu |
|

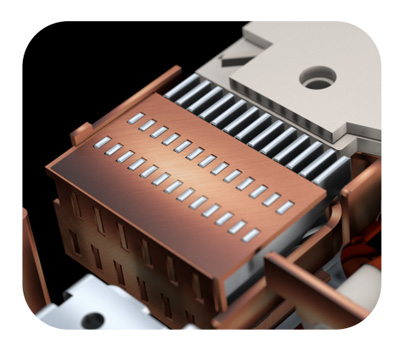

Valokaarisammutuskammio käyttää moniverkkoa |

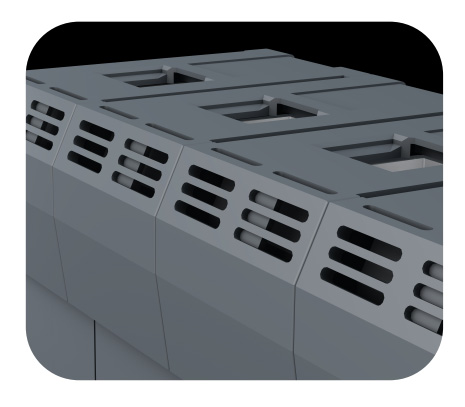

Tuuletusaukkojen uusi muotoilu, kaari ulos kaasusta tasaisemmin |
 |
 |
| Staattinen kontakti | PA66 palonestomateriaali |

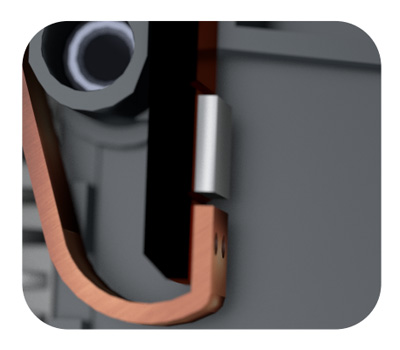

| Staattinen kosketuskaaren sytytysrakenne on suotuisampi kaari tulee kaaren sammutuskammioon |

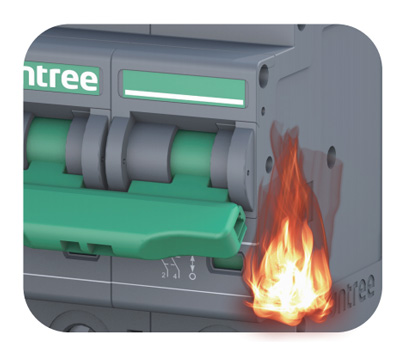

palonsuojaluokka V-2 |
Tekniset tiedot
| Tuotteiden nimi | PV DC MCB |
| napa | 3 |
| Nimelliskäyttöjännite (Ue) | DC 1500V |
| Nimelliseristysjännite (Ui) | 1500V |
| Nimellisimpulssin kestojännite (Uimp) | 8kV |
| Kotelon nimellisvirta (In) | 125A |
| Nimelliskäyttövirta (In) | 6A/10A/16A/20A/25A/32A 40A/63A/80A/100A/125A |
| Nimellinen lopullinen oikosulkukatkaisukyky (lcu) | 5kA/1500V |
| Käynnissä oleva katkaisukapasiteetti (lcs) | 5kA/1500v |
| Mekaaninen käyttöikä | 10 000 |
| Sähköinen käyttöikä | 2000 |
| Mitat (L × K × S) | 80,4 × 65,5 × 82 mm |
| asennuksessa | din |
| Suhteellinen kosteus | +50 ℃ enintään 95 % |
| Johtojen napaisuusvaatimukset | EI |
| Työskentelylämpötila | -40°℃ - +75 ℃ |
Testausvaatimukset: DC-virtalähde.
Virta: 14048.2:n mukaan 1.05Ln 1n ei toimi, 1.3Ln 1n toimii, jos kaksoiskullan lämpötilan muutos voidaan mitata.
Johdon pituus ja pinta-ala ovat standardin mukaiset.
Mittaa terminaalin lämpötilan nousu ja vertaa lämpötilan nousun muutosta.
Testi 3 kutakin.

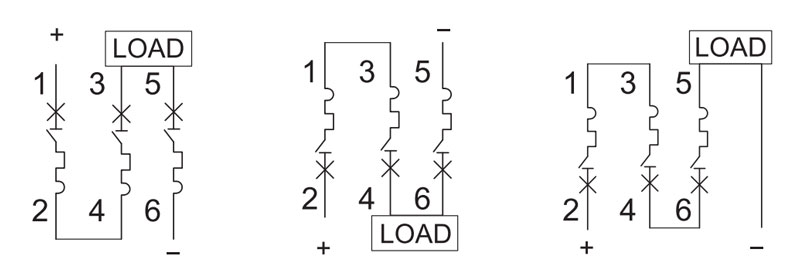

Kytkentäkaavio

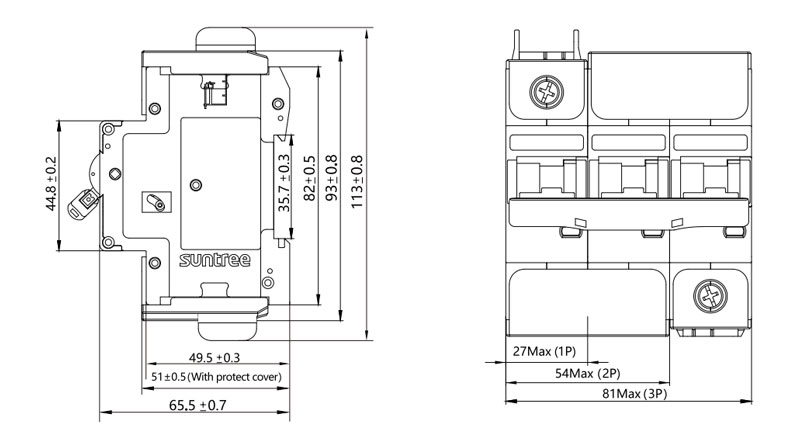

Ulottuvuus
