EDUT

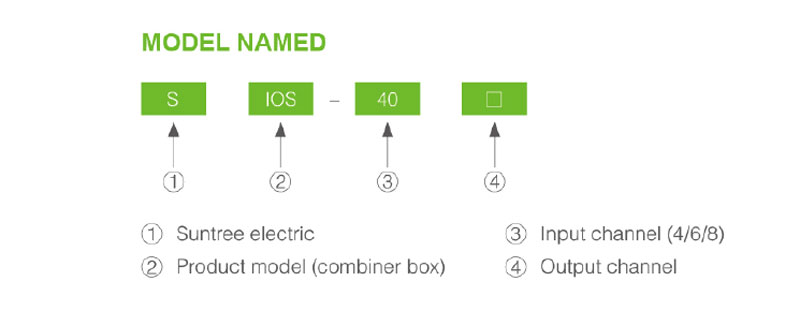

Malli
SISO-40/F, SISO-4O/M, SISO-40/MF
SISO-40/S (mukautettu)
SOVELTAMISALA
SISO-40/F, SISO-40/M, SISO-40/MF. SISO-40/S DC-erotuskytkin vedenpitävä väylälaatikko soveltuu aurinkosähköjärjestelmään. Nimellisjännite Ue:DC1500V, Nimellisvirta le:40A ja alle, järjestelmän johdotuksena. sen yhtymätoiminto varmistaa aurinkosähkömoduulien säännöllisen liittämisen. Liitosrasia voi yhdistää aurinkosähkösarjan sähköenergian ja muodostaa sitten täydellisen aurinkosähkön ja tuulivoiman tuotantojärjestelmän ohjaimen ja invertterin kautta verkkoyhteyden toteuttamiseksi sitä voidaan käyttää myös off-grid-tilassa, energian varastointijärjestelmässä ja huoltotoiminnossa. Se sopii tasavirtakatkaisijaan. sulake. ylijännitesuoja. MC4-liitin • M25-vesitiivis liitin ja aurinkosähkökaapelin liitin. (IP66) suojausteho. erittäin vedenpitävä, pölytiivis, korroosionesto, ultraviolettisäteily ja muut ominaisuudet; se voi täyttää täydellisesti turvallisen sähkönkulutuksen tarpeet ankarissa ulkoympäristöissä, kuten sateessa, pölyssä. jäätymistä ja voimakkaita ultraviolettisäteitä. Tätä tuotetta käytetään laajasti sulatuksessa. kemiallinen, sähkövoima. elektroniikka. lentokentillä. rautatiet, rakennustyömaat. miinat. louhokset. vedenjakelu- ja viemäröintilaitokset. autojen valmistus ja satama, laituri, ostoskeskukset, hotellit jne.
SOVELLETTAVAT STANDARDIT
Vakio: GB/T 14048.2 GB/T 14048.1/3 GB/T18802.1
Kansainvälinen standardi: IEC/EN60947-2 AS/NZS IEC60947.3 IEC61643-31
TYÖYMPÄRISTÖ
• Soveltuu sisä- tai ulkokäyttöön
• Asennustyyppi: sopii pysty- tai vaakakäyttöön
• Ympäristön lämpötila: -40'C +70'C, Keskiarvo 24 tunnin sisällä ei ylitä 40°C
• Korkeus: Enintään 2000 m
• Saastetasot: Taso 3
• Asenna luokka: Ill Class
• Varastointi ja kuljetus: Ympäristön rajalämpötila on -25'C - +60'C.
ilman suhteellinen kosteus on enintään 95 % lämpötilan ollessa 25°C.
ja vapaan pudotuksen korkeus on enintään 50 mm; Kuljetusprosessissa.
sitä ei saa altistaa voimakkaalle tärinälle. tärinä ja kolhu,
ja se on suojattava sateelta ja lumelta.
• Huomautus: Käytettävän AII-liittimen on oltava IP65-vesitiivis tai suojaustason yläpuolella
(paitsi sisätiloissa tai asennus ilman suojavaatimuksia).
SOVELTAMISALA
Suljettuna kahva asetetaan vain läpinäkyvän kannen yläpäähän, mikä rajoittaa läpinäkyvän kannen kääntöä, ja riippulukon reikä on suunniteltu kahvaan lisäämään riippulukko käyttäjien henkilökohtaisen turvallisuuden varmistamiseksi ( Katkaise vain kuorma ensin ja katkaise sitten kytkin "tehokkaasti pois" DC-eristimestä avataksesi läpinäkyvän avoimen kannen ja läpinäkyvän kannen komponentit ja kytkimet). Avaus- ja sulkemiskohdissa on selkeät merkit käytön helpottamiseksi;
• IP-luokitus: IP66
• Vedenpitävän laatikon lujuusluokka: IK10
• Nimellisjännite: Under Ue=DC1200V
• Nimelliseristysjännite: Ui=DC1500V
• Nimellisvirta: ln=16A, ln=25A, ln=32A, ln=40A
• Nimelliskäyttövirta: le=6A ..... le=55A
• Nimellisiskunkestojännite: Uimp=8kV
• Nimellinen lyhytaikainen toleranssivirta: lcw=1.0kA(1s)
• Nimellinen oikosulkukapasiteetti: lcm=1,7kA
• Nimellinen oikosulkuvirta: lcn=3kA
• Mekaaninen käyttöikä: 10000 kertaa
• Ylijänniteluokka: III
• Käyttöluokka: DC-PV1, DC-PV2(DC-21 B)
| DC-erotuskytkin vedenpitävä väylälaatikkomalli | SISO-40/F | SISO-40/M | SISO-40/S | SISO-40/FM | Mukautettu |
| Vedenpitävä laatikon materiaali | PC/Polvcarhonate | ||||
| Vedenpitävä suojaluokka | IP 66 | ||||
| Vesitiivis Box Resistance Strength Grade | IK10 | ||||
| Napa/merkkijono | 5 | ||||
| Aurinkosähkökaapelin liitännän koko | 4mm2-6m m2 | ||||
| Yhdistä sähköntuotantojärjestelmän kapasiteetti | 2 | ||||
| asennus | Pystysuuntainen asennus | ||||
| DC-erotuskytkin/DC-erotin | |||||
| Jännite | Ue=DC1200V Ue=DC1000V ja palkeet | ||||
| Nykyinen | le = 6A. ....le=55A | ||||
| napa | 4P | ||||
| merkkijono | 2 | 1 | 1 | 1 | 1-2 |
| Sertifiointi | CE CB SAA TUV | ||||
| DC ylijännitesuoja | |||||
| Jännite | Ue=DC1500V Ue=DC1200V Ue=DC 1000V ja palje | ||||
| Suurin hetkellinen purkausvirta | ln = 20KA/40KA | ||||
| napa | 2P 3P | ||||
| Sertifiointi | CE TUV | ||||
| DC-virtakatkaisija | |||||
| Jännite | Ue=DC 1200V Ue=DC 1000V ja palkeet | ||||
| Nykyinen | ln=6A ln=10A ln=16A ln=20A ln=25A ln=32A ln=40A ln=S0A ln=63A | ||||
| napa | 1P 2P 3P 4P | ||||
| Ylimääräinen | Me: DC12V DC24V DC48V AC230V/415V 1A-2A MX+OF | ||||
| Sertifiointi | CE CB TUV SAA | ||||
| DC sulake | |||||
| Jännite | Ue = DC1100V | ||||
| Nykyinen | ln=1A ln=3A ln=5A ln=6A ln=10A ln=16A ln=20A ln=25A ln=30A | ||||
| Erittely | 10*38mm | ||||
| Sertifiointi | CB CE TUV | ||||

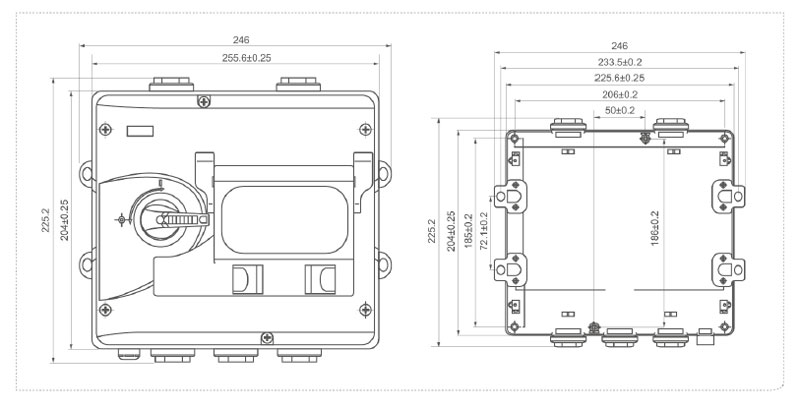

ASENNUSMITAT JA RAJAMITAT
