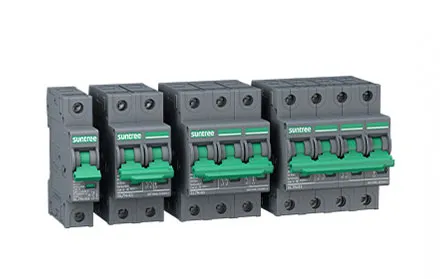

Kuinka DC-katkaisija toimii?

Sähköjärjestelmissä katkaisijat pelaavat ratkaisevan roolin laitteiden suojaamisessa ja mahdollisesti vaarallisten tilanteiden ehkäisyssä. Vaikka AC-katkaisijat ovat laajasti tunnettuja ja käytettyjä, DC-katkaisijat ovat yhtä tärkeitä, erityisesti sovelluksissa kuten uusiutuvan energian järjestelmissä, sähköajoneuvoissa ja avaruustekniikassa. Tämä artikkeli pyrkii selventämään DC-katkaisijoiden toimintaa ja valottamaan niiden merkitystä ja toiminnallisuutta.

DC-katkaisijan rakenne ja koostumus

1. Kontaktit:Nämä ovat johtavia osia, jotka muodostavat tai katkaisevat sähköyhteyden piirissä. Ne on suunniteltu käsittelemään nimelliskuorman ja kestämään toiminnan aikana syntyvää lämpöä.
2. Kaarihaarat: Kun kontaktit avautuvat, syntyy niiden välille sähkökaari ilmassa tapahtuvan ionisaation seurauksena. Kaarihaarat ovat rakenteita, jotka on suunniteltu jäähdyttämään ja sammuttamaan tämä kaari nopeasti, estäen kontaktien ja ympäröivien komponenttien vahingoittumisen.
3. Toimintamekanismi:Tämä mekanismi ohjaa kontaktien avautumista ja sulkeutumista sähkövian perusteella. Se voi olla manuaalinen, sähkömagneettinen tai hydraulinen, riippuen sovelluksesta ja vaatimuksista.
4. Matkalaite: Matkalaite on katkaisijan tunnistus- ja päätöksentekokomponentti. Se havaitsee poikkeavuudet sähköisissä parametreissa, kuten ylivirta, oikosulku tai maavika, ja lähettää signaalin toimintamekanismille kontaktien avaamiseksi.

Miten DC-katkaisijat toimivat?

DC-katkaisijan toiminta voidaan tiivistää seuraaviin vaiheisiin:

1. Normaalitoiminta: Normaalitilanteessa kontaktit pysyvät suljettuina, jolloin virta virtaa piirissä häiriöttä.
2. Vian havaitseminen:  Kun vika ilmenee, kuten ylivirta tai oikosulku, matkalaite tunnistaa poikkeuksellisen tilan seuraamalla parametreja kuten virtaa, jännitettä tai lämpötilaa.
3. Matkasignaali: Vian havaittuaan matkalaite lähettää signaalin toimintamekanismille, joka käynnistää kontaktien avaamisen.
4. Kaaren sammutus: Kontaktien erottuessa niiden välille muodostuu sähkökaari. Kaarihaarat helpottavat kaaren nopeaa jäähdytystä ja katkaisemista, estäen jatkuvan kaaren, joka voisi vahingoittaa katkaisijaa.
5. Erottaminen: Kaaren sammuttua kontaktit ovat täysin auki, eristäen viallisen osan piiristä muusta järjestelmästä.
6. Nollaus ja uudelleensulkeminen: Vian korjaamisen jälkeen katkaisija voidaan nollata manuaalisesti tai automaattisesti, palauttaen normaalin toiminnan. Joissakin DC-katkaisijoissa on myös automaattinen uudelleensulkumistoiminto, joka yrittää sulkea kontaktit lyhyen viiveen jälkeen palauttaen virransyötön ilman manuaalista toimenpidettä.

DC-katkaisijan soveltaminen

DC-katkaisijoita käytetään laajalti erilaisissa sähköjärjestelmissä, erityisesti korkeajännitteisessä tasavirran siirrossa (HVDC) ja uusiutuvan energian integroinnissa. Esimerkiksi tuuli- ja aurinkoenergiajärjestelmissä DC-katkaisijat voivat tehokkaasti katkaista vikavirrat, jotka johtuvat tuuliturbiineista tai aurinkopaneeleista, suojaten koko järjestelmän vakaata toimintaa.

Lisäksi hybridikorkeajännitteiset DC-katkaisijat (DCCB:t) ovat osoittaneet erinomaisen suorituskyvyn tilapäisissä katkaisuominaisuuksissa ja niiden parametrianalyysissa. Tämä katkaisijatyyppi ei ainoastaan kykene nopeasti katkaisemaan vikavirran, vaan myös ylläpitää hyvää katkaisuominaisuutta eri sähköparametrien alla.

Johtopäätös

DC-katkaisijat ovat välttämättömiä komponentteja sähköjärjestelmissä, tarjoten tärkeää suojaa vikoja vastaan ja varmistaen laitteiden turvallisen ja luotettavan toiminnan. Niiden rakenteen ja toimintaperiaatteiden ymmärtäminen on ratkaisevan tärkeää insinööreille, teknikkoille ja harrastajille, jotka työskentelevät eri aloilla, joissa tasavirta on yleistä. Teknologian kehityksen ja muuttuvien vaatimusten myötä DC-katkaisijoiden suunnittelu ja suorituskyky paranevat jatkuvasti, edistäen nykyaikaisten sähköjärjestelmien tehokkuutta ja kestävyyttä.
