Suoravirran ylijännitesuoja: Turvallisuuden vartija

Mikä on ylijännitesuojalaite?

Ylijännitesuojalaite on laite, joka rajoittaa hetkellistä ylijännitettä, joka syöksyy sähkölinjoihin ja signaalinsiirtoihin, laitteiden tai järjestelmien kestämälle jännitealueelle, tai ohjaa voimakkaan salamanvirran maahan suojatakseen suojattuja laitteita tai järjestelmiä iskun aiheuttamalta vahingolta.

Suoravirran ylijännitesuojalaite on laite, joka suojaa suoran virran (DC) sähköjärjestelmän jännitepiikkien vaikutuksilta. Suoravirran ylijännitesuojalaitetta käytetään tyypillisesti suojaamaan herkkiä laitteita näiltä jännitepiikeiltä aiheutuvilta vahingoilta.

Mikä on ylijännitesuojalaitteiden luokittelu?

Ylijännitesuojalaitteet jaetaan kolmeen luokkaan. Tyyppi 1, tyyppi 2 ja tyyppi 3.

Tyypin 1 ylijännitesuojat (SPDs) sisältävät 10/350 μs virta-aallon ja suojaavat suoria salamaiskuja vastaan. Keskitetyissä inverttereissä käytetään tyypin 1 ylijännitesuojia. Tyypin 2 ylijännitesuojat suojaavat epäsuoria salamaiskuja, joilla on 8/20 μs aaltomuoto. 8/20 μs aaltomuoto tarkoittaa iskua, jolla on 8 μs nousuaika ja 20 μs kesto puoliin huippuun asti. Tyypin 2 ylijännitesuojat estävät ylijännitteen leviämisen sähköasennuksiin ja laitteisiin.Lopuksi tyypin 3 johdotuksessa on oltava vähintään 10 metrin johtimen pituus sähkökeskuksesta käyttöpaikalle.

Mitkä ovat DC-ylijännitesuojan sovelluskohteet?

Suntree DC-ylijännitesuoja SUP 2 H -sarja soveltuu suoraan virtaan sovelluksiin, joissa nimellismuuttujännite on DC 500 V – DC 1500 V.Se voi absorboida ylijännitteen, kun virtalähde katkeaa äkillisesti, varmistaen, ettei laitteisto vaurioidu. Sillä on laaja soveltuvuus, pääasiassa seuraavilla aloilla:

1. Sotilasala: Sotilasalalla viestintälaitteet ja navigointilaitteet vaativat vakaata DC-virtalähdettä, ja DC-ylijännitesuojat varmistavat näiden laitteiden vankan toiminnan.

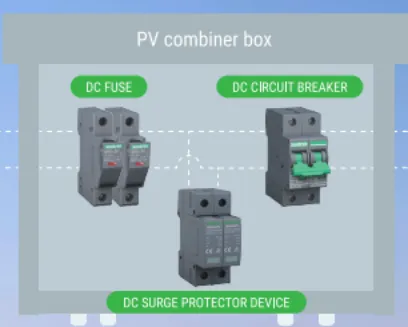

2. Uusi energia tuotantoala: Uuden energian tuotantoalalla DC-ylijännitesuojan soveltaminen on pääasiassa aurinkoenergia- ja tuulivoimatuotantoaloilla.Aurinkoenergiajärjestelmissä, kuten aurinkoenergia-yhdistelijälaatikoissa ja inverttereissä, on varustettu ylijännitesuojilla. Tuuliturbiineilla on myös kattavat vaatimukset ylijännitesuojille.Kaikki portit, kuten virtalinjat ja signaalilinjat, vaativat ylijännitesuojan asennuksen.
3. Sähköajoneuvoala: DC-latausasemia tarvitaan DC-piireissä ylijännitesuoja. DC-ylijännitesuojan asentaminen voi tehokkaasti suojata latauslaitteistoa sääolosuhteilta, kuten salamaiskuilta.

Kuinka DC-ylijännitesuojalaitteet asennetaan aurinkoenergiajärjestelmissä?

Aurinkoenergiajärjestelmissä on korkeat DC-järjestelmän jännitteet, jopa 1500 V, mikä vaatii erityisesti aurinkoenergiajärjestelmiin suunniteltuja ylijännitesuojia. Seuraavat ovat suoran virran ylijännitesuojan asennus-suositukset aurinkoenergiajärjestelmässä:

1. Valitse oikea suojalaite: Varmista, että valittu suojalaite noudattaa relevantteja kansainvälisiä ja kansallisia standardeja, jotka määrittävät SPD:n suorituskykyvaatimukset ja testausmenetelmät.
2. Asennuspaikka: Asenna T1+T2- tai T2-tyypin suoraa virtaa ylijännitesuojaa DC-väylään, mikä suojaa tehokkaasti aurinkoenergiaelementin ja invertterin DC-puolta salamainduktiosta tai suoralta iskulta aiheutuneelta ylijännitteeltä.
3. Yhteysmuoto: Yhdistä suojalaitteen positiivinen napaisuus DC-väylälaatikon positiiviseen napaisuuteen ja negatiivinen napaisuus negatiiviseen napaisuuteen. Varmista, että kaikki yhteydet ovat turvallisia ja käytä sopivia kaapeleita ja liittimiä.
4. Maadoitus huomioita:Varmista, että suojalaite on asianmukaisesti maadoitettu, jotta energia virtaa ensin maahan ja estää ylijännitteen. Tämä on avainaskel ylijännitteen aiheuttamien laitevaurioiden estämiseksi.
5. Huolto ja tarkastus: Tarkista säännöllisesti suojalaitteen toimintatilaa ja yhteyksien vakaus. Jos havaitaan ongelmia, vaihda tai korjaa välittömästi.
