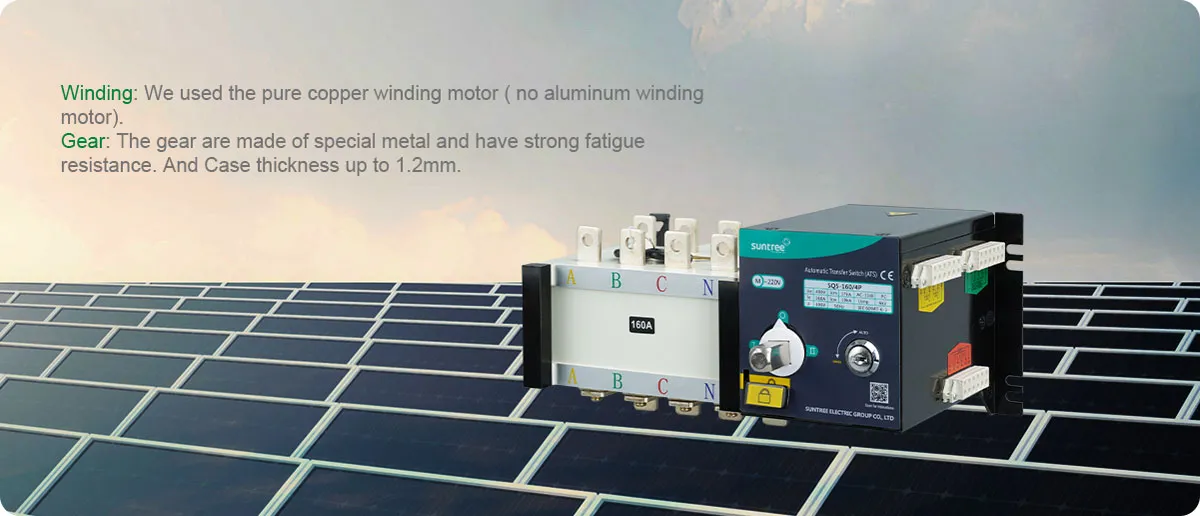

SQ5 Double power automatic transfer switch

SQ5 Kaksoisvoiman automaattinen siirtokytkin

• Automaattiseen vaihtoon normaalien ja varavirtalähteiden välillä.

• Rele toimii jännitealueella 120V–280V, se toimii edelleen ilman kelan palamisilmiötä.

• Pieni koko, sisältäen palontorjunta-, sähkön tuotanto- ja muita toimintoja.

• Vahva häiriönsuojauskyky, nopea siirto ja luotettava suorituskyky.

SÄHKÖTEKNINEN VIITTAUS

SQ5-16~100-sarjan automaattisen vaihdinkytkimen sähköiset ja mekaaniset ominaisuudet
Tuotteen nimi SQ5
Tavallinen lämmitysteho It (A) 100A
Nimellivirta In (A) 16A 20A 25A 32A 40A 50A 63A 80A 100A
Nimelliseristysjännite Ui (V) 500 500 500 500 500 500 500 500 500
Keskivoimakkuus (M) 3000 3000 3000 3000 3000 3000 3000 3000 3000
Nimellinen iskunkestävyysjännite Uimp (kV) 6 6 6 6 6 6 6 6 6
Nimellistyöskentelyvirta (A) 400V AC-31 16 20 25 32 40 50 63 80 100
AC-33 16 20 20 25 32 40 50 63 80
AC-35 16 20 25 32 40 50 63 80 100
200V DC-31 16 20 25 32 40 50 63 80 100
DC-33 6 20 20 25 32 40 50 63 80
DC-35 16 20 25 32 40 50 63 80 100
Moottorin teho (400V) kW 8 10 15 15 20 25 30 30 32
Nimellinen lyhytaikainen kestovirta Icw (kA Rms) 0,1s/1s 9/5 9/5 9/5 9/5 9/5 9/5 9/5 9/5 9/5
Nimellinen katkaisukyky (A Rms) AC33 380V 125 160 200 250 320 400 500 640 800
Nimellinen kytkentäkapasiteetti (A Rms) AC33 380V 160 200 250 320 400 500 640 800 1000
Nimellinen oikosulkukapasiteetti Icm (kA huippu) 8 8 8 8 8 8 8 8 8
Mekaaninen käyttöikä (syklit) 6000 6000 6000 6000 6000 6000 6000 6000 6000
Sähköinen cosΦ=0.65 AC33   2000 2000 100 2000 2000 2000 2000 2000 2000
Siirtoaika Ⅰ-0-Ⅱ tai Ⅱ-0(S)   1.0 1.0 1 1.0 1.0 1.0 1.0 1.0 1.0
Ⅰ-0 tai Ⅱ-o(S)   0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Sähköinen ohjausenergiankulutus 24V (DC) (W)   25 25 25 25 25 25 25 25 25
220V (AC) (W)   25 25 25 25 25 25 25 25 25
Käyttöetäisyys (m) 15 15 15 15 15 15 15 15 15
Ympäristön lämpötila Yläraja on +40°C, keskiarvo ei ylitä +35°C 24 tunnin aikana; alaraja on -5°C
Korkeus Asennuspaikan korkeus ei ylitä 2000 m
Asennuksen ympäristö Ei räjähdysalttiin ilmapiirin ympäristö. Ei sateen tunkeutumisen ympäristö.





SÄHKÖTEKNINEN VIITTAUS

SQ5-125~320-sarjan automaattisen vaihdinkytkimen sähköiset ja mekaaniset ominaisuudet
Tuotteen nimi SQ5
Tavallinen lämmityskäynnistysvirta It (A) 160A 250A 630A 1600A
Nimellivirta In (A) 125A 160A 200A 250A 400A 630A 800A 1000A 1250A 1600A
Nimelliseristysjännite Ui (V) 500 500 500 500 500 500 500 500 500 500
Keskivoimakkuus (M) 5000 5000 5000 5000 5000 12 12 12 12 12
Nimellinen iskunkestävyysjännite Uimp (kV)     8 8 8 8 12 12 12 12 12 12
Nimellistyöskentelyvirta (A) 400V AC-31 125 160 200 250 400 630 800 1000 1250 1600
AC-33 125 160 200 250 400 630 800 1000 1250 1600
AC-35 125 160 200 250 340 536 630 800 1000 1250
200V DC-31 125 160 200 250 400 630 800 1000 1250 1600
DC-33 125 160 200 250 400 500 800 1000 1250 1600
DC-35 100 160 160 200 315 500 630 800 1000 1250
Moottorin teho (400V) kW 8 10 15 15 20 25 30 30 32 560
Nimellinen lyhytaikainen kestovirta Icw (kA Rms) 0,1s/1s 20/10 20/10 25/12 25/12 40/20 50/25 90/50 90/50 90/50 90/50
Nimellinen katkaisukyky (A Rms) AC33 380V 1000 1000 200 250 320 400 500 640 800 800
Nimellinen kytkentäkapasiteetti (A Rms) AC33 380V 1250 1250 250 320 400 500 540 800 1000 1000
Nimellinen oikosulkukapasiteetti Icm (kA huippu) 12 12 17 17 30 30 50 50 50 50
Mekaaninen käyttöikä (syklit) 6000 6000 4000 4000 2000 1000 1000 1000 1000 1000
Sähköinen cosΦ=0.65 AC33 1000 1000 1000 1000 500 500 400 400 400 300
Ⅰ-0-Ⅱ tai Ⅱ-0(S) 1 1 1.1 1.1 1.2 1.2 1.2 1.2 1.2 1.2
Siirtoaika Ⅰ-0 tai Ⅱ-o(S) 0.6 0.6 0.7 0.7 0.8  0.8  0.8  0.8  0.8  0.8
Sähköinen ohjausenergiankulutus 24V (DC) (W) 75 75 75 15 90 90 120 120 120 120
220V (AC) (W) 75 75 75 75 90 90 120 120 120 120
Käyttöetäisyys (m) 19 19 26 26 39 39 39 39 39 60
Ympäristön lämpötila Yläraja on +40°C, keskiarvo ei ylitä +35°C 24 tunnin aikana; alaraja on -5°C
Korkeus Asennuspaikan korkeus ei ylitä 2000 m
Asennuksen ympäristö Ei räjähdysalttiin ilmapiirin ympäristö. Ei sateen tunkeutumisen ympäristö.
