Suomen kieli
• Sopii käytettäväksi AC 50 Hz, nimellisjännite AC230V/400V piireissä
• Vihreä valo normaalikäytössä, punainen valo tai kaksi valoa pois päältä vian ilmetessä
• Ylikuormituksen ja oikosulun suojaus linjalle
• Suojaus epäsuorilta ja suorilta salamaniskuilta tai muilta ohimeneviltä ylijännitesurffilta
• Luotettava erotus äkillisesti tai hitaasti nousevalle AC-sinussignaalille

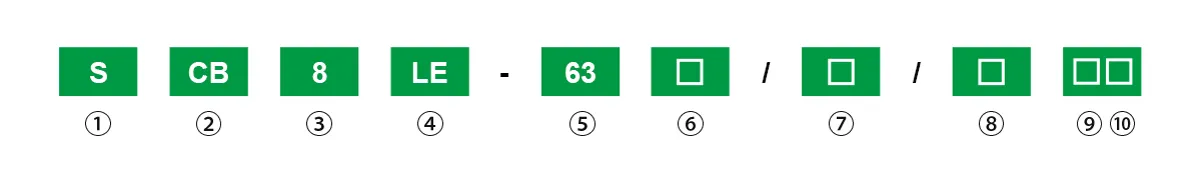

① Yrityksen suunnittelukoodi
② Tuotekategoria
③ Suunnittelukoodi
④ Elektroninen vikavirtakatkaisija
⑤ Kehyksen koko
⑥ Virtamääritys: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
⑦ Napojen määrä: 2P,3P
⑧ L: Vikavirran toimintakarakteristika (oletus 30mA) valinnainen
⑨ OV: Ylijännitesuojaus (oletus 275V±5V) valinnainen
⑩ SPD: Salamansuoja valinnainen
Kolme funktiota L, OV, SPD voidaan yhdistää vapaasti.
Esimerkki: SCB8LE-63 2P 63A OV+SPD (2P 63A ylijännite- ja salamasuojauksella)
| SCB8LE-63 RCBO OVP+SPD | ||
| Napojen määrä | 2P | 3P |
| Taajuus (Hz) | 50Hz | |
| Nominelli jännite Ue (V) | 230V | 400V |
| Nimellivirta In (A) | 6, 10, 16, 20, 25, 32, 40, 50, 63A | |
| Ylivirtasuojauksen välitön vapautustyyppi | B,C,D | |
| Nominelli oikosulkukatkaisukapasiteetti Icn (A) | 6000A | |
| Nimellinen vikavirran toimintavirta I△ nm(A) | 30, 50, 100 | |
| Nimellinen vikavirran ei-toimintavirta I△ nom(A) | 15, 25, 50, voidaan mukauttaa | |
| Katkaisuaika I△ n (s) | <0.1 | |
| Nimellinen vikavirran kytkentä- ja katkaisukapasiteetti I△ mA | 2000 | |
| Sähköinen käyttöikä (kerrat) | ≥4000 | |
| Ylivirtasuojauksen välitön vapautustyyppi | Nimellivirta In (A) | Testivirta (A) | Alkutila | Testiaika | Odotetut tulokset | Huomautukset | Peruslämpötila |
| B, C ja D | ≤63 | 1.13In | Kylmä tila | t≥1h | Ei kääntymistä | -- | 30℃ |
| 1.45In | Heti testin jälkeen | t≥1h | Katkaisu | Virta nousee määritettyyn arvoon 5 sekunnissa | |||
| 2.55In | Kylmä tila | 1s (Ins32A:lle) | Katkaisu | -- | |||
| 1s (Ins32A:lle) | |||||||
| 3In/5In 10In |
t≤0.1s | Ei kääntymistä | Kytke virta päälle sulkemalla apukytkin | ||||
| 5In/10In 20In |
t<0.1s | Katkaisu | Kytke virta päälle sulkemalla apukytkin |
| Käyttöjännite (V) | AC230V AC400V |
| Maks. ylijännitevirta Imax (kA) | 10 |
| Nimellinen ylijännitevirta In (kA) | 5 |
| Vasteaika t (ns) | <25 |
| Yhdistä maadoitusliitin monisäikeiseen johtoon | 6mm² |
