• UV- ja otsoninkestävä, hydrolyysinkestävä.
• Korkea lämpötilankestävyys, käyttöikä yli 25 vuotta.
• Hyvä joustavuus, helppo asennus ja asettelu.
• Halogeeniton ja vähäsavumateriaali, joka vastaa ympäristönsuojeluvaatimuksia.
• Yhteensopiva kaikkien yleisten liittimien kanssa.
| Tekniset indikaattorit | |
| Nominelli jännite | U0/U 0,6/1kV(AC)1800DC(ilman kuormaa) |
| Testijännite | AC6,5kV/5min(20°±0,5) tai DC15kV/5min(20°C±0,5) ilman läpilyöntiä |
| Ympäristön lämpötila | -40℃~+90℃ |
| Johdimen maksimilämpötila | 120℃ |
| Maksimi oikosulkulämpötila | ≤250℃/5s |
| Odotettu käyttöikä | 25 vuotta |
| Taivutussäde | ≥4D |
| RAKENNE | |
| johdin | Tinattu kuparijoustava johdin luokka 5 standardin 2Pfg1169 mukaisesti |
| eristys | LSZH elektronisuihkusilloitettu polyolefiini(125℃) |
| suojus | LSZH elektronisuihkusilloitettu polyolefiini(125℃) |

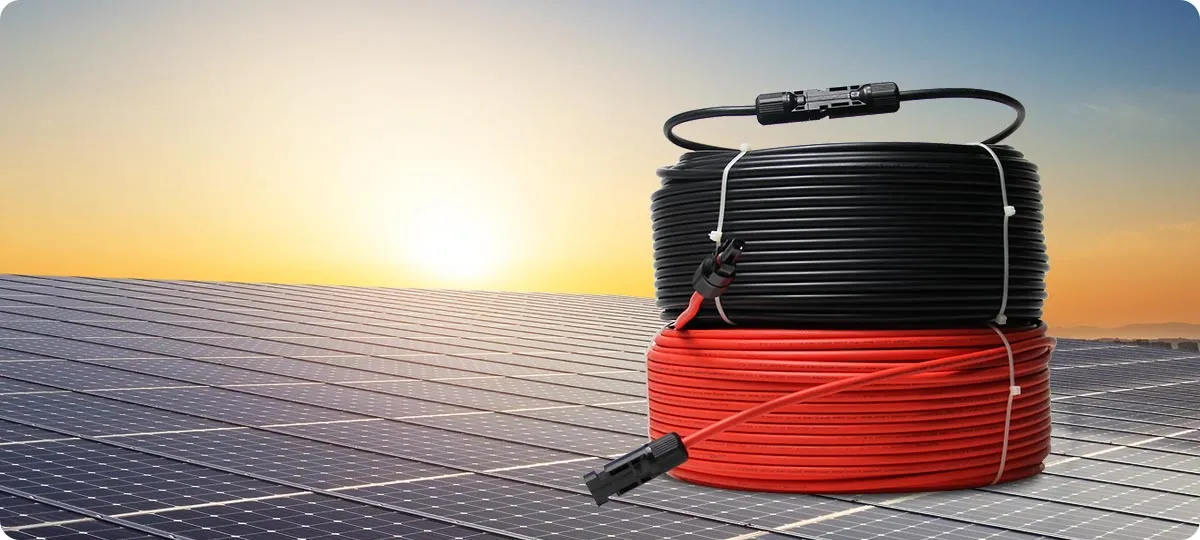

| Väri | punainen tai musta |
| OMINAISUUKSIEN VASTAavuus | |
| Tulenkestävyys | EN 60332-1-2 |
| Happo- ja emäsliuoksen kestävyys | EN 60811-2-1 |
| Halogeeni määrittäminen | EN 50267/EN 60684 |
| Säänkestävyys/UV-kestävyys | HD 605/A1 |
| Vaatimustenmukaisuus sertifiointi | ROHS TUV |
| Suunnittelustandardi | 2 Pfg 1169/08.2007 |
Rakenneulottuvuudet ja parametrit
| Malli | Määritys (mm²) |
Eristeen nimellispaksuus (mm) |
Suojuksen nimellispaksuus (mm) |
Arvioitu ulkohalkaisija (mm) |
Johtimen maksimi DC-vastus 20℃:ssa (Ω/km) | Minimi eristysvastus 90℃:ssa (mΩ/km) |
| PV1-F | 2×2.5 | ≥0.5 | ≥0.5 | 5.2×10.9 | 8.21 | 0.69 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 5.9×12.2 | 5.09 | 0.58 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 5.5×11.4 | 5.09 | 0.58 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 4.85×10 | 5.09 | 0.58 |
| PV1-F | 2×6.0 | ≥0.5 | ≥0.5 | 6.2×112.9 | 3.39 | 0.50 |
| PV1-F | 2×6.0 | ≥0.5 | ≥0.5 | 5.35×11.2 | 3.39 | 0.50 |
| PV1-F | 2×10 | ≥0.5 | ≥0.5 | 7.3×15.1 | 1.95 | 0.42 |
Viittaustaulu kantokyvyn nopeaa valintaa varten
| Poikkileikkauspinta-ala | Suositeltu virrankestoarvo (A) | Latausliikenteen muuntokerroin eri ympäristön lämpötiloille | |
| Kuparijohtimen | Asennus ilmassa | Ympäristölämpötila ℃ | Muuntokerroin |
| 2×2.5 | 33 | 60 | 0.71 |
| 2×4 | 44 | 70 | 0.58 |
| 2×6 | 57 | 80 | 0.41 |
| 2×10 | 79 | ||
| 2×16 | 107 | ||
Huomautus: Ympäristölämpötila on 30°C; johtimen maksimilämpötila on 90℃
