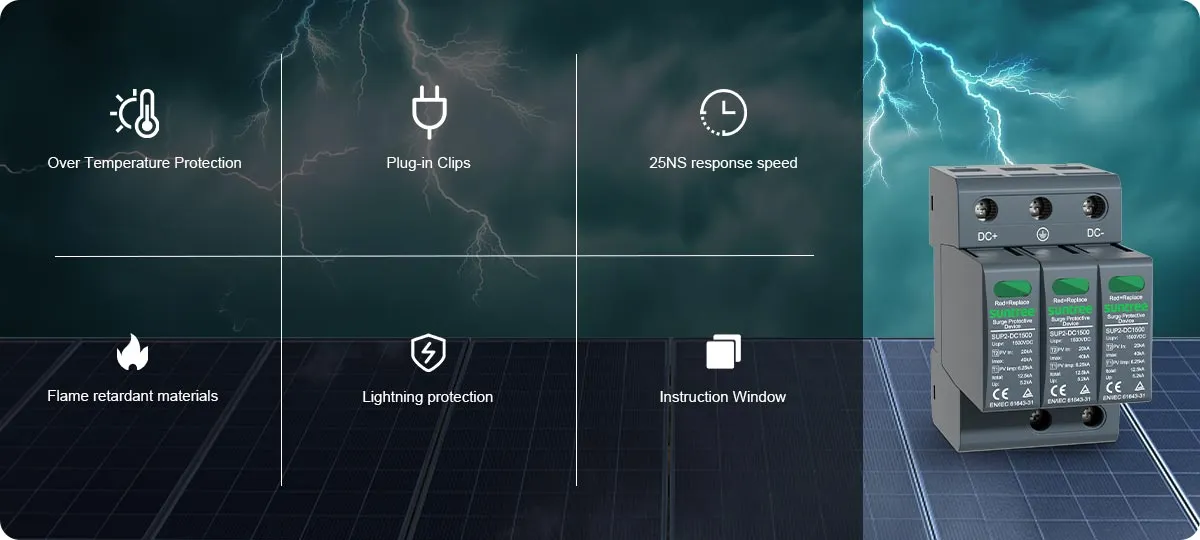

• Nopeasti haihduttaa lämpöä ja vähentää käyttölämpötilaa
• Irrotettavat pidikkeet, helppo moduulin vaihto
• Salamanesto, estää kaarileviäisyn virtaiskussa
• Käytä sopivaa sähköeristintä ylläpitääksesi vähintään 10 mm:n turvallisuusvälin PV-SPD:n ja muiden maadoitettujen osien välillä asennuksessa
• Vihreä ja punainen visuaalinen merkkivalo näyttää moduulin suojastatuksen (vihreä = kunnossa, punainen = vaihda)
• Sisältää visuaalisen ilmaisun ja valinnaisen etäyhteyden signaalin (kelluva vaihdinkontakti)
• Sisältää yhdistetyn irrotusmekanismin
• Lyhytsulku (shunttaus) -laite turvallisella sähköeristyksellä estääkseen tulipalovaurioita DC-kaarien vuoksi.
| IEC-sähkötekniikka | ||||
| Suurin jatkuva käyttöjännite DC | (DC+)- PE, (DC-)- PE, (DC+)- (DC-) | UCPV | 1200V | 1500V |
| Nimellinen purkausvirta (8/20µs) | In | 40A | ||
| Impulssipurkausvirta (10/350 µs) | Iimp | 12.5kA | ||
| Kokonaispurkausvirta (10/350µs) | ITotal | 6.25kA | ||
| Kokonaissuuruinen purkausvirta (8/20 μs) | ITotal | 20kA | ||
| Maksimi purkausvirta (8/20µs) | Imax | 40kA | ||
| Jännitesuojataso | (DC+)- PE, (DC-)- PE, (DC+)- (DC-) | Up | ≤4400V | ≤5200V |

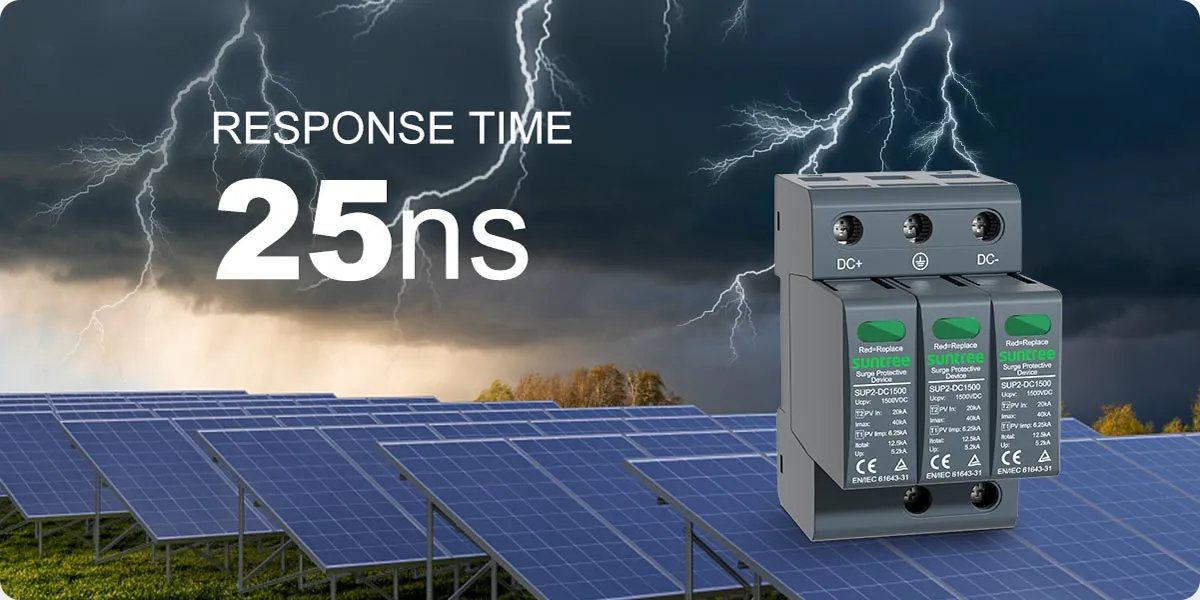

| Reaktioaika | TA | <25ns | ||
| Oikosulkuvirran luokitus | ISCPV | 2000A | ||
| Porttien määrä | 1 | |||
| MEKANISET JA YMPÄRISTÖÖN LIITTYVÄT | ||||
| Käyttölämpötilan alue | Ta | -40°F–+158°F [-40℃–+70℃] | ||
| Sallittu käyttöolosuhteiden kosteus RH | RH | 5%...95% | ||
| Ilmanpaine ja korkeus | 80k Pa ... 106k Pa /－500 m... 2000 m | |||
| Terminaalin ruuvin vääntömomentti Mmax | Imax | 39.9 lbf-in [4.5 Nm] | ||
| Johtimen poikkipinta-ala (max) | 2 AWG (yksisäikeinen, monisäikeinen)/4 AWG (joustava) 35mm² (yksisäikeinen, monisäikeinen)/25mm² (joustava) | |||
| Asennus | 35 mm DIN-kisko, EN 60715 | |||
| Suojaluokka | IP20 (sisäänrakennettu) | |||
| Kotelomateriaali | Termoplasti: sammutusaste UL 94 V-0 | |||
| Lämpösuojaus | Kyllä | |||
| Käyttötila / Vika-ilmaisin | Vihreä ok / Punainen vika | |||
| Etäyhteydet (RC) | Vaihtoehto | |||
| RC:n kytkentäkapasiteetti | AC: 250V / 0.5 A; DC: 250V/0.1 A; 125V / 0.2 A; 75V / 0.5A | |||
| RC-johtimen poikkipinta-ala (max) | 16 AWG (yksisäikeinen)/1,5mm² (yksisäikeinen) | |||
